整流器是当今不可缺少的基础设备之一 , 通过整流器 , 我们能够将交流电转化为直流电 。 普通可控硅整流器最基本的用途就是可控整流 。 大家熟悉的二极管整流电路属于不可控整流电路 。 如果把二极管换成晶闸管 , 就可以构成可控整流电路 。 可控硅整流器是一种以晶闸管(电力电子功率器件)为基础 , 以智能数字控制电路为核心的电源功率控制电器 。 具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点 。 本文收集整理了一些资料 , 期望能对各位读者有比较大的参阅价值 。
可控硅整流器的结构

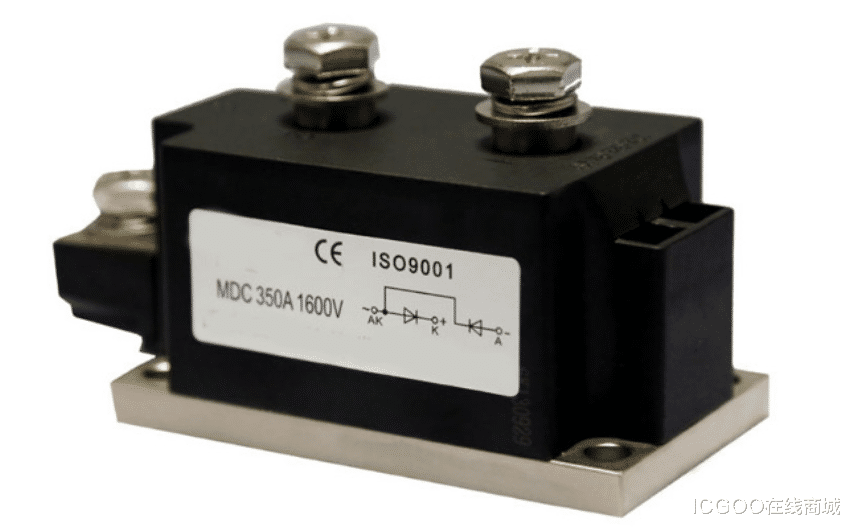

1、外形上来看 , 可控硅整流器也主要有螺栓型和平板型两种封装结构 。
2、出阳极A、阴极K和门极(控制端)G三个联接端 。
3、部是PNPN四层半导体结构 。
可控硅整流器的外形、结构和电气图形符号
a) 外形 b) 结构 c) 电气图形符号
可控硅整流器VS与小灯泡EL串联起来 , 通过开关S接在直流电源上 。 注意阳极A是接电源的正极 , 阴极K接电源的负极 , 控制极G通过按钮开关SB接在3V直流电源的正极(这里使用的是KP5型晶闸管 , 若采用KP1型 , 应接在1.5V直流电源的正极) 。 晶闸管与电源的这种连接方式叫做正向连接 , 也就是说 , 给晶闸管阳极和控制极所加的都是正向电压 。 现在我们合上电源开关S , 小灯泡不亮 , 说明晶闸管没有导通;再按一下按钮开关SB , 给控制极输入一个触发电压 , 小灯泡亮了 , 说明晶闸管导通了 。
这个实验告诉我们 , 要使可控硅整流器导通 , 一是在它的阳极A与阴极K之间外加正向电压 , 二是在它的控制极G与阴极K之间输入一个正向触发电压 。 晶闸管导通后 , 松开按钮开关 , 去掉触发电压 , 仍然维持导通状态 。
可控硅整流器的特点:是“一触即发” 。 但是 , 如果阳极或控制极外加的是反向电压 , 晶闸管就不能导通 。 控制极的作用是通过外加正向触发脉冲使晶闸管导通 , 却不能使它关断 。 那么 , 用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断 , 可以断开阳极电源或使阳极电流小于维持导通的最小值(称为维持电流) 。 如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压 , 那么 , 在电压过零时 , 晶闸管会自行关断 。
通常用双三极管来描述可控硅的四层结构 , 看成一NPN和PNP晶体管的互联. 若两晶体管的共基极电流放大系数分别为α1和α2(均为工作状态的函数) , 导通的必要条件是α1+α2?1.阻断状态下 ,两晶体管的电流放大系数均很小;若在正向阻断状态下 , 于控制极注入一正向电流 , 则NPN管的电流放大系数α1迅速增大 , 并导致α2的增大 , 从而满足导通条件 。

可控硅整流器安装及注意事项
1、把可控硅整流器安放好 , 并保持其稳定 , 为保证整流器通风良好 , 其前后左右0.5m以内不要有任何物体 。 另外 , 避免可控硅整流器在充满粉尘和腐蚀性气体的环境中工作 , 并远离产热源 , 和潮湿地带 , 相对湿度5%~70% , 环境温度-25℃~40℃ , 以延长机器寿命 。
2、检查一下可控硅整流器机器外壳有无松动 , 端口有无在运输过程中损坏 , 确认三相空气开关处于断开位置 。
【厦门|可控硅整流器有哪些结构?安装流程和注意事项】3、找出电源输入线 , 分别接好引线 , 将远控线对好插座的凹凸部位插牢并旋紧 。
4、机箱后面外壳左下角有“ ”标识 , 请接入大地 , 预防静电 。
5、将功率调节旋钮⑤逆时针旋转到底(最小状态) 。
