在现代电子系统中，稳定的电源供应是确保设备正常运行的基础。 LDO（Low Dropout Regulator ，低压差线性稳压器）电路以其简单、高效和稳定的特性，成为了许多电子设备中电源管理的首选方案。

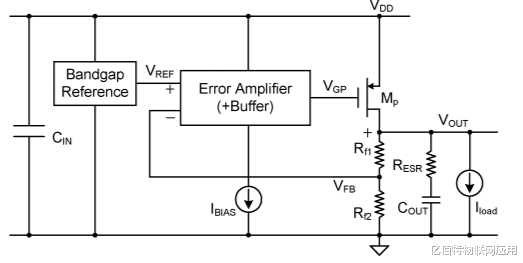

一、LDO电路的基本原理LDO电路主要由调整管、误差放大器、反馈网络和参考电压源组成。其工作原理是通过误差放大器将输出电压与参考电压进行比较，产生一个误差信号，然后控制调整管的导通程度，使得输出电压保持在一个稳定的值。当输出电压升高时，误差放大器输出的误差信号减小，调整管的导通程度降低，从而使输出电压下降；反之，当输出电压降低时，误差放大器输出的误差信号增大，调整管的导通程度增加，从而使输出电压升高。

二、LDO电路设计考虑的关键要素输入电压范围：确定LDO电路的输入电压范围是设计的第一步。输入电压应在LDO芯片的规定范围内，以确保电路的正常工作。同时，要考虑输入电压的波动情况，预留一定的余量。
输出电压：根据实际需求确定输出电压的值。输出电压应稳定在所需的精度范围内，通常可以通过调整反馈网络来实现。
负载电流：考虑LDO电路所驱动的负载电流大小。不同的LDO芯片具有不同的最大负载电流能力，应选择合适的芯片以满足负载需求。同时，要注意负载电流的变化对输出电压的影响。
压差：压差是指输入电压与输出电压之间的差值。 LDO芯片的压差越低，效率越高。在设计时，应尽量选择压差小的芯片，以提高电路的效率。
稳定性：LDO电路的稳定性是设计的关键。不稳定的电路可能会导致输出电压波动、噪声增加甚至振荡。为了确保电路的稳定性，可以通过合理选择反馈网络、电容和电感等元件来进行补偿。
噪声：LDO电路产生的噪声会影响到所驱动的电子设备的性能。在设计时，应选择低噪声的LDO芯片，并合理布局电路，减少噪声的干扰。
保护功能：一些LDO芯片具有过流保护、过热保护和短路保护等功能。在设计时，应根据实际需求选择具有相应保护功能的芯片，以提高电路的可靠性。
三、LDO电路设计步骤选择合适的LDO芯片：根据文中第二章节考虑要素，选择合适的LDO芯片。可以参考芯片的数据手册和应用案例，进行比较和筛选。目前LDO按按其静态耗流来分，分为OmniPowerTM/MicroPowerTM/NanoPowerTM三种产品。

设计反馈网络：根据所需的输出电压值，设计反馈网络。反馈网络通常由两个电阻组成，通过调整电阻的比值，可以实现不同的输出电压。在设计时，要注意电阻的精度和稳定性，以确保输出电压的准确性。
选择电容和电感：为了提高LDO电路的稳定性和降低噪声，可以在输入和输出端添加适当的电容和电感。电容可以起到滤波和储能的作用，电感可以抑制电流的突变。在选择电容和电感时，要注意其容量、耐压和频率特性等参数。
布局和布线：合理的布局和布线可以减少噪声干扰和电磁辐射，提高电路的性能。在布局时，要将LDO芯片、电容、电感和其他元件尽量靠近，以减小线路的寄生电感和电阻。同时，要注意信号的走向和地线的连接，避免信号交叉和干扰。
测试和调试：在完成电路设计后，进行测试和调试是必不可少的步骤。可以使用示波器、万用表等仪器，测量输入电压、输出电压、负载电流、噪声等参数，检查电路的性能是否符合要求。如果发现问题，要及时进行调整和优化。
以上图文参考来源于网络， LDO电路设计是一项复杂而又关键的任务。在设计过程中，需要充分考虑输入电压范围、输出电压、负载电流、压差、稳定性、噪声和保护功能等因素，选择合适的LDO芯片，并进行合理的反馈网络设计、电容和电感选择、布局和布线以及测试和调试。只有这样，才能设计出高性能、稳定可靠的LDO电路，满足各种电子设备的电源需求。
