一加手表 2是一加旗下的新一代旗舰智能手表产品 ， 外观上延续了圆形表盘设计 ， 采用铝合金表框 ， 提供出色质感 。 功能配置上全面升级 ， 搭载高通骁龙W5和恒玄2700双旗舰芯片 ， 提供强大的性能、丰富的功能 ， 同时很好的平衡功耗 ， 提供超长续航 。 还支持eSIM通讯、微信手表版 ， 可独立于手机使用 。
在健康监测方面 ， 一加手表 2搭载8通道光学心率传感器和16通道血氧传感器 ， 大幅提升检测精准度 ， 支持异常提醒 ， 预警健康风险；睡眠监测同样升级 ， 可记录20分钟小睡 ， 支持鼾症风险评估、熬夜损害评估 ， 支持了助眠音乐 入睡暂停 ， 提供多维睡眠报告 。
运动监测方面 ， 搭载了双频GPS定位 ， 精准还原运动轨迹 。 支持超百种运动模式 ， 包括羽毛球、滑雪、网球、游泳、健身、骑行6项专业运动模式 。 其中跑步模式可提供毫秒级跑姿识别 ， 还拥有腕上领跑员、专业课程 ， 辅助用户科学健康运动 。
其他方面 ， 一加手表 2支持「握拳」手势控制 ， 支持手表拍照和预览 ， 支持多功能NFC和车钥匙 ， 拥有80+App提供更多的扩展功能 。 一加手表 2支持4天全智能模式和12天轻智能模式 ， 搭载闪充黑科技 ， 充电十分钟 ， 可使用一整天 。 下面就来看看这款产品的详细拆解报告吧~
一、OnePlus一加手表 2 开箱
一加手表 2 包装盒采用了天地盖结构 ， 盒盖上设计有品牌LOGO和产品名称 ， 以及对应配色的产品外观 。
包装盒底部贴有出厂标签 ， 产品名称：TD-LTE无线数据终端 ， 型号：OPWW234 ， 输入：5V-1A ， 公司：OPPO广东移动通信有限公司 ， 中国制造 ， 颜色：星云绿 。

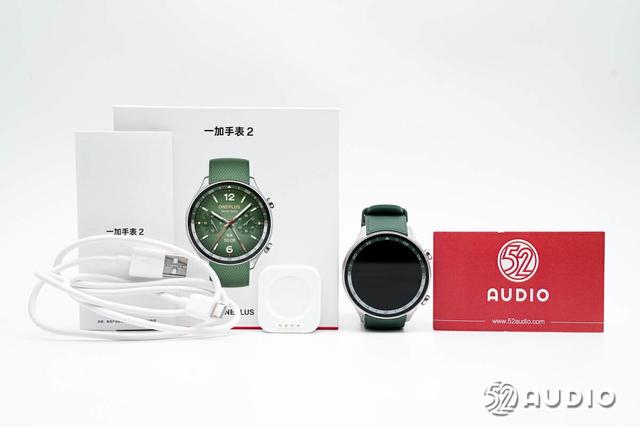

包装盒内部物品有手表、充电线、充电底座和使用说明书 。
手表充电线 ， 采用了USB-A to USB-C 。

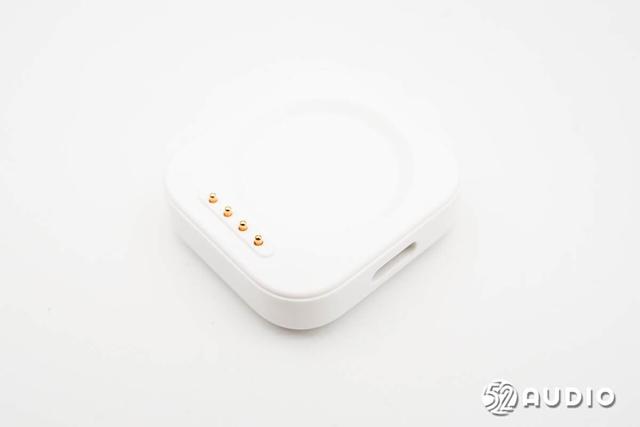

分体式的磁吸充电底座 ， 通过触点为手机充电 。
充电底座型号：OWF21 ， 输入电压：5V-2A ， 制造商：OPPO广东移动通信有限公司 ， 中国制造 。

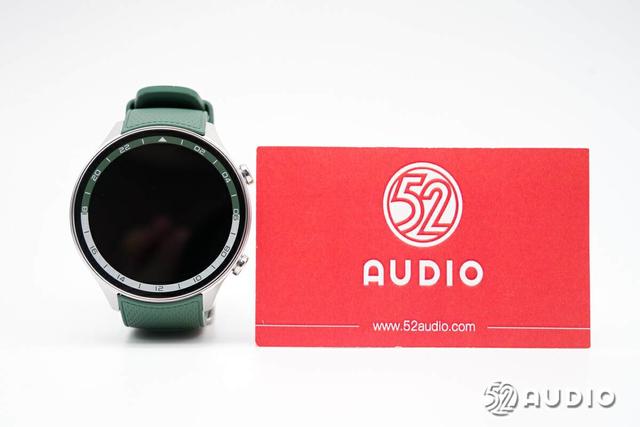

一加手表 2 采用了经典圆形表盘设计 ， 相较于上代 ， 线条更加精炼 。 铝合金表壳 ， 采用磨砂+亮面双重工艺处理 ， 质感也十分出色 。 标配的22mm硅胶表带 ， 佩戴舒适亲肤 。
表带采用了针型金属表扣和双表带箍 ， 佩戴稳固 ， 不易脱落 。 表带与表盘采用滑锁固定 ， 能够自由拆卸更换 。

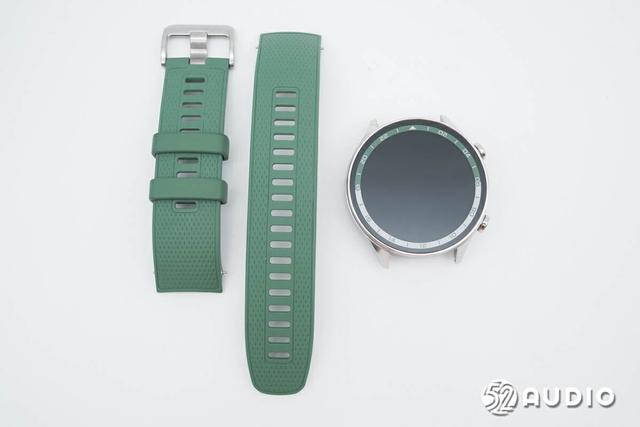

解开滑锁 ， 分离表带和表盘 。 表带针孔密集 ， 能够更好地适配不同用户使用 ， 外侧还设计有菱格纹理装饰 。
表带内侧凹面设计 ， 提升透气性 。

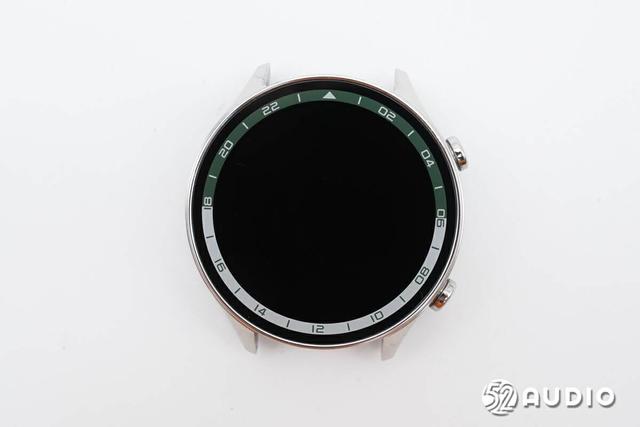

一加手表 2 表盘正面搭载1.43英寸的OLED屏幕 ， 466*466分辨率 ， 326 PPI， 最高亮度600nit 。 屏幕四周设计双色拼接刻度环 ， 提升产品的时尚感 ， 同时起到削弱屏幕黑边的视觉效果 。

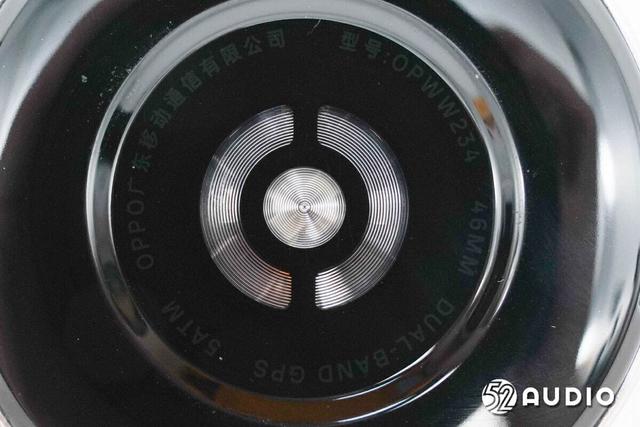

表盘背面采用了二次喷涂塑胶底壳 ， 触感光滑圆润 。 中间传感器模组微凸 ， 更好地贴合皮肤检测 。 上方设置有连接充电底座的金属触点 。
健康监测模组开窗特写 ， 采用了菲涅尔透镜 。
表盘右侧设置类似计时码表的双按键 ， 边缘亮面处理 ， 背部CD纹理装饰 ， 更显精致 。

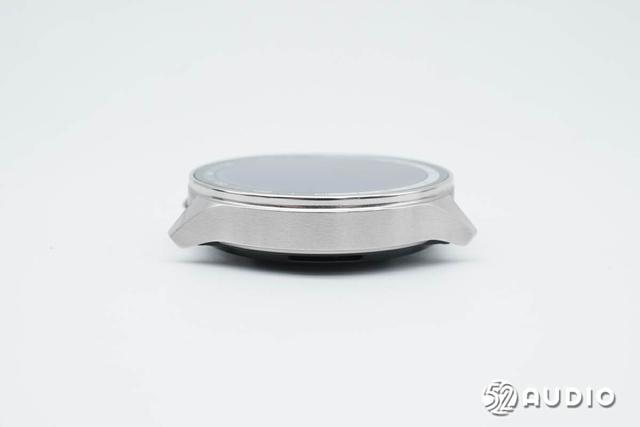

表盘另外一侧外观一览 。
表盘一端衔接表带的表耳结构一览 。
表盘另外一端的表耳结构一览 。
表盘一端的排水孔 ， 右侧圆形是气压计开孔 。

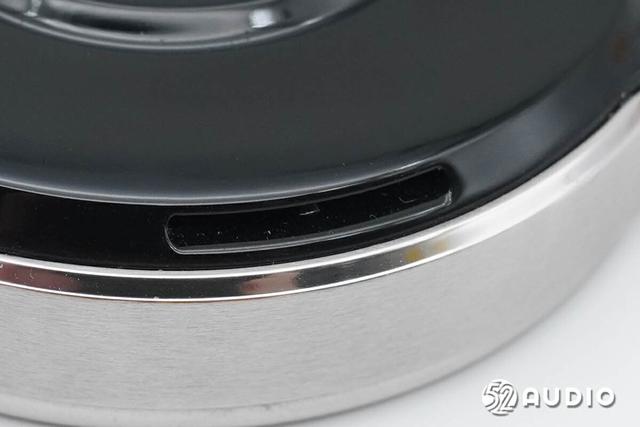

底壳一侧的扬声器出音孔 。
底壳另外一侧的麦克风拾音孔 。
经智研所实测 ， 一加手表 2 整机重量约为59.1g 。
智研所采用CHARGERLAB POWER-Z KT002为一加手表 2 进行充电测试 ， 输入功率约为0.92W 。
二、OnePlus一加手表 2 拆解通过开箱 ， 我们详细了解了一加手表 2 的外观设计 ， 下面进入拆解 ， 看看内部结构配置~
卸掉表盘四个角的固定螺丝 ， 打开背部盖板 。
盖板内侧结构一览 ， 中间传感器模组覆盖散热贴纸 ， 四周排线连接扬声器、麦克风、气压计等元器件 。

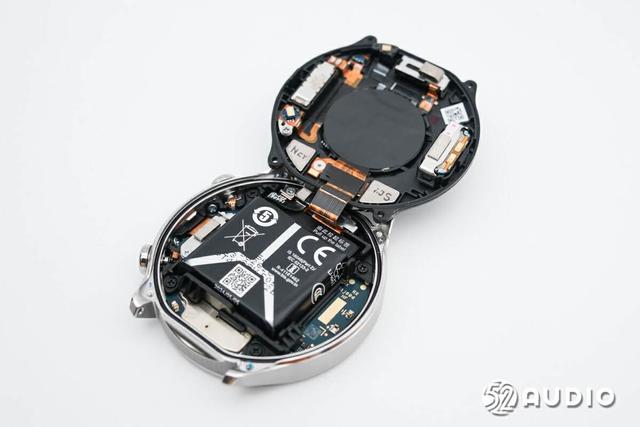

腔体内部结构一览 ， 主要元器件通过螺丝固定 。
传感器模组排线与主板通过BTB连接器连接 ， 通过金属压板增强固定 。
卸掉螺丝 ，
挑开连接器 ， 卸掉螺丝 ， 取出主板和电池 。
腔体底部结构一览 ， 屏幕内侧电路贴有导电布胶带屏蔽 ， 中框内侧还设置有支架固定功能按键排线 。

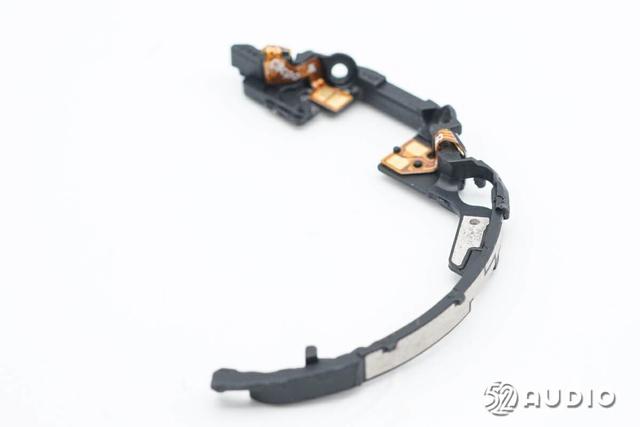

取出支架 ， 支架上还印刷有LDS镭射天线 。

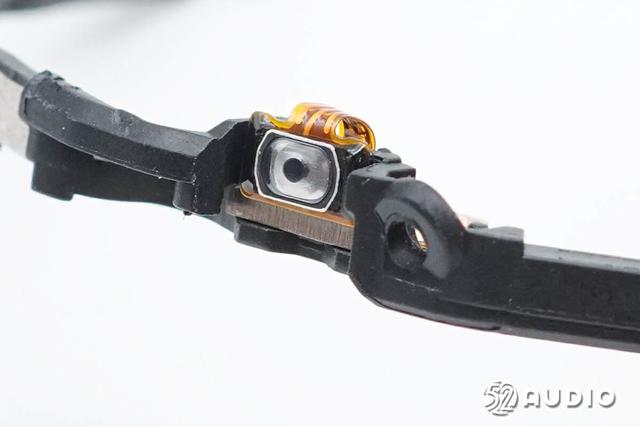

用于功能控制的微动按键特写 。
另外一颗微动按键特写 。
环境光传感器特写 ， 用于检测环境亮度调节屏幕亮度 。
丝印GHT1412的触控芯片 。

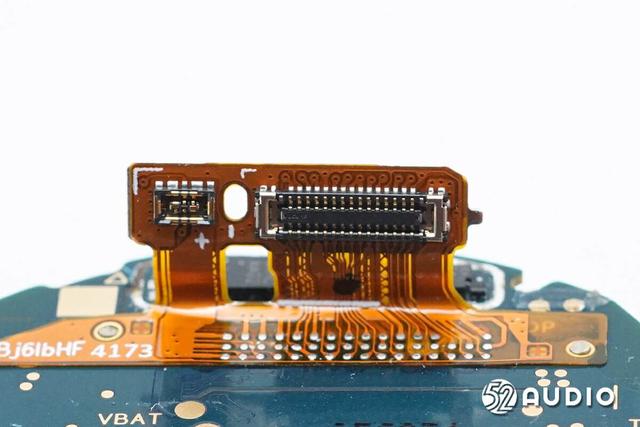

屏幕连接主板的BTB连接器公座 。

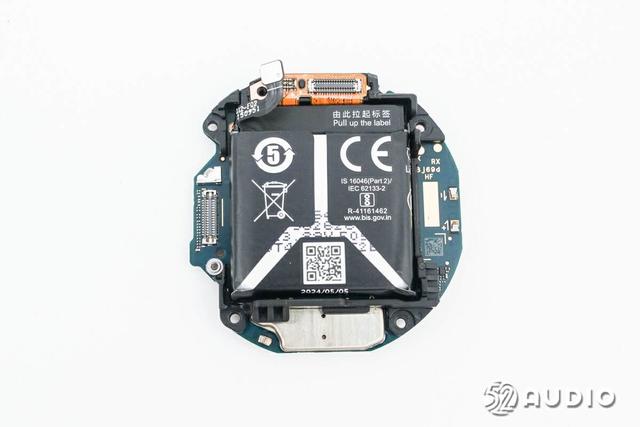

主板一侧结构一览 ， 上层通过框架固定电池单元 。
主板另外一侧通过大面积屏蔽罩防护 。

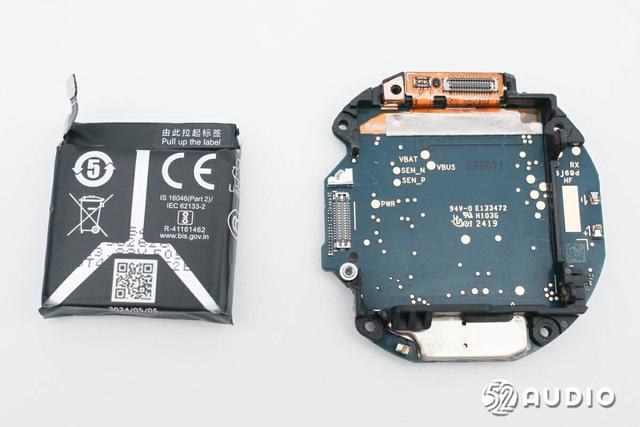

取掉主板上固定的电池 。
电池排线连接主板的BTB连接器公座特写 。
撕开外部绝缘保护 ， 电芯上丝印信息一览 。 电压：3.89V ， 容量：505mAh 1.964Wh 。
电池保护板电路一览 ， 主要IC打胶防护 。

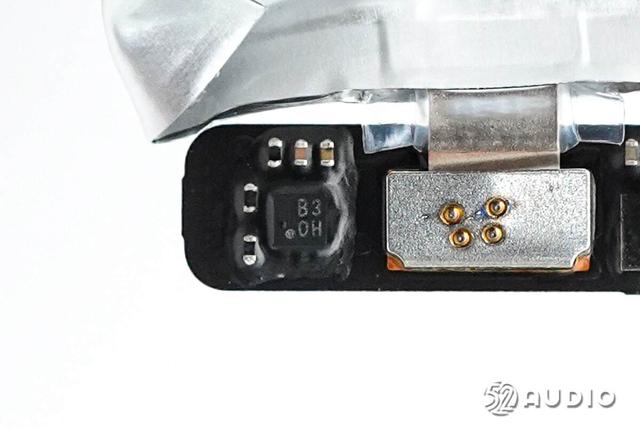

丝印B3 0H的锂电保护IC ， 负责电池的过充电、过放电、过电流等保护 。
丝印173 283的IC 。
取掉主板上的电池框架 。
拆掉所有屏蔽罩 ， 主板一侧电路一览 。
连接功能按键排线的金属弹片 。
另外一处连接功能按键排线的金属弹片 。

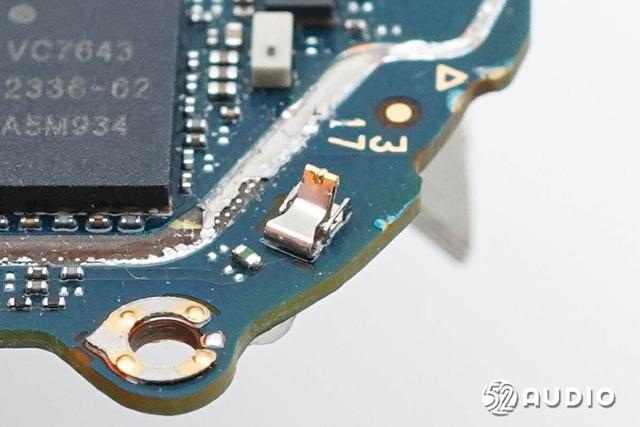

连接LDS镭射天线的金属弹片 。
Vanchip唯捷创芯VC7643-62射频放大器 ， 是一款4GMMMBPA模组 ， 应用于3G和4G频段实现信号放大功能 。
Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC 。
镭雕T374的晶振特写 ， 用于提供时钟 。
Kingston金士顿EMMC04G-CT32 eMMC存储器 ， 容量4GB ， 用于用户文件存储 。

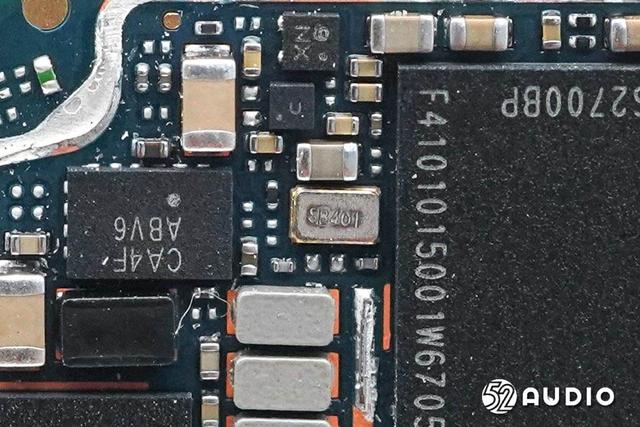

丝印CA4F的IC 。

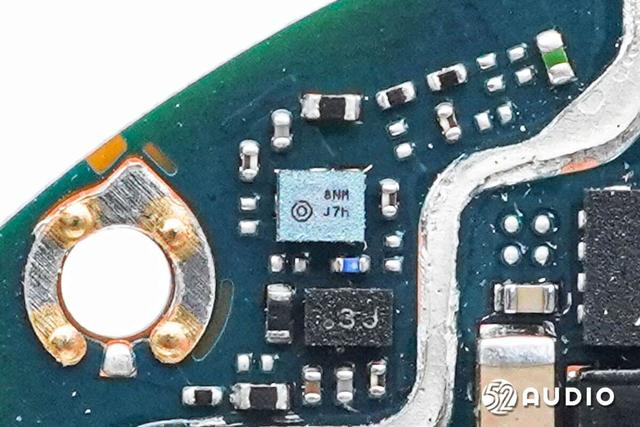

丝印8NM J7h的IC 。
BES恒玄BES2700BP单芯片RTOS手表SoC ， 采用12nm先进制程 ， 具有高性能 ， 超低功耗 ， 高集成度的特点 。
为处理器提供时钟的晶振特写 。
Qualcomm高通PMW5100 PMIC ， 用于手表整机供电 。
Kingston金士顿32CP16-M4MTC2W存储器 ， ePoP封装 。 存储器下方设置高通骁龙W5可穿戴平台 ， 基于4纳米制程工艺 ， 采用增强型混合架构（4nm SoC+22nm AON） ， 支持全新的超低功耗蓝牙5.3架构 ， 以及面向Wi-Fi、全球导航卫星系统(GNSS)和音频的低功率岛 ， 并支持深度睡眠和休眠等低功耗状态 。
丝印24AF的IC 。
丝印RZR AGC的IC 。
丝印FZRT AAP3的IC 。

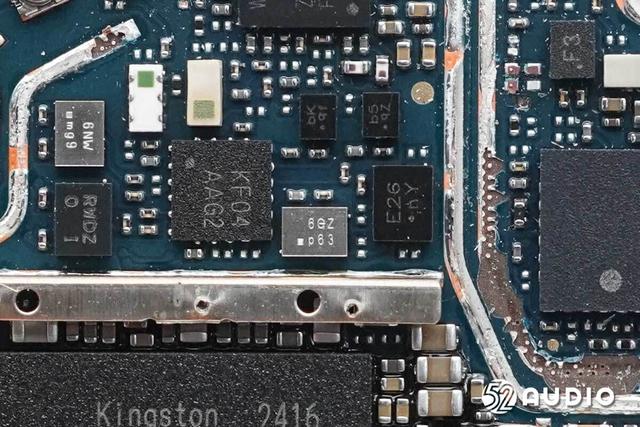

丝印KF04 AAG2的IC 。
丝印E26 nY的IC 。
丝印6GZ p63的IC 。
丝印6NW mgg和RWDZ的IC 。

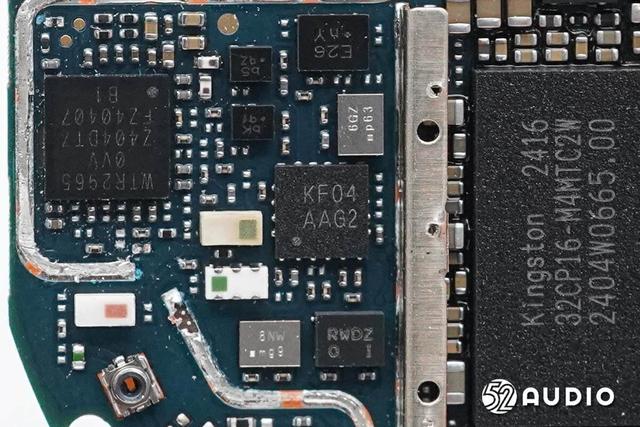

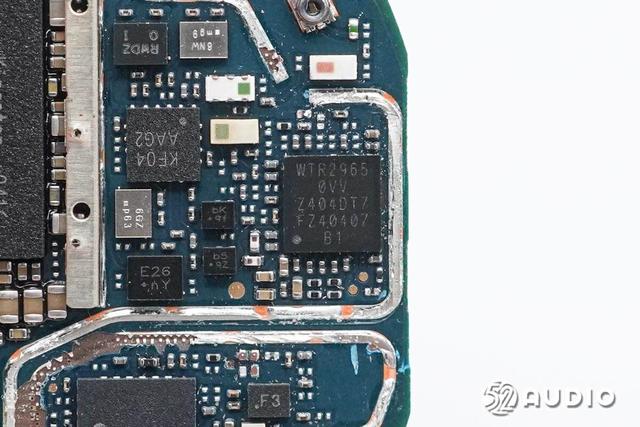

Qualcomm高通WTR2965 LTE收发器 。
丝印YA HX的IC ， 外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感 ， 产品通过精心设计的线圈及电极 ， 实现了高Q值和高自谐振频率（SRF） ， 采用叠层干法工艺制作 ， 能够提供高精度和高一致性的产品 ， 满足精密电子组件的严苛要求 。
Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图 。 据智研所拆解了解到 ， 包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉等众多品牌旗下产品均已采用顺络电子的电感器 。
丝印873E的IC 。

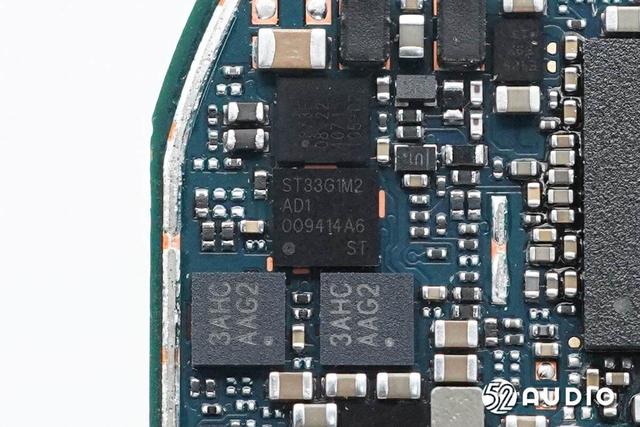

ST意法半导体ST33G1M2M微控制器 。
两颗丝印3AHC的IC 。

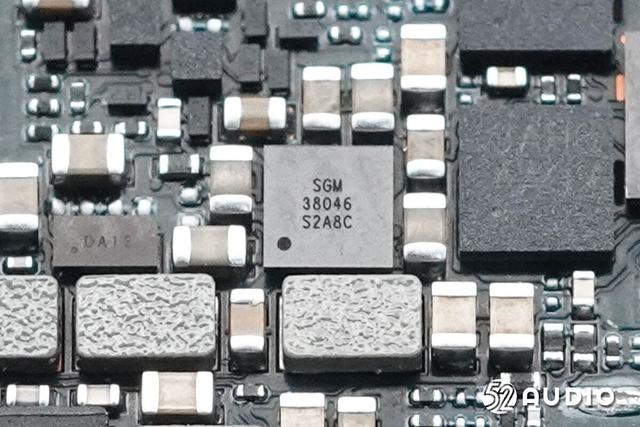

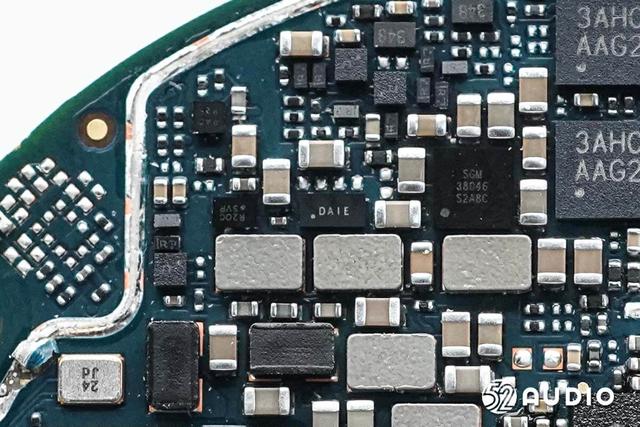

SGMicro圣邦微SGM38046单电感AMOLED屏幕供电芯片 ， 内置电荷泵 ， 具有优秀的调节率 ， 支持输出真实关断 。
SGMicro圣邦微SGM38046详细资料图 。
丝印DAIE的IC 。
主板另外一侧电路一览 。

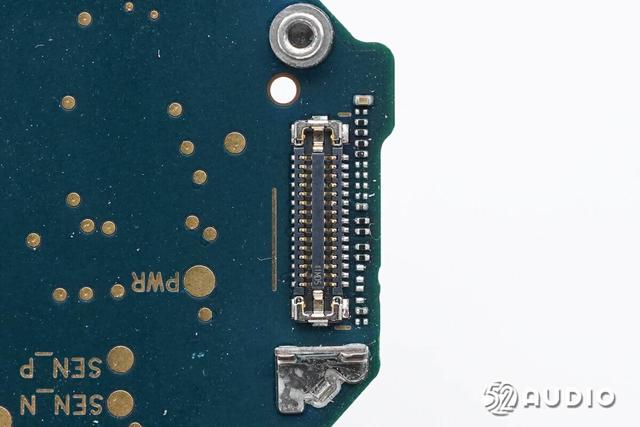

连接健康监测模组和电池排线的BTB连接器母座特写 。

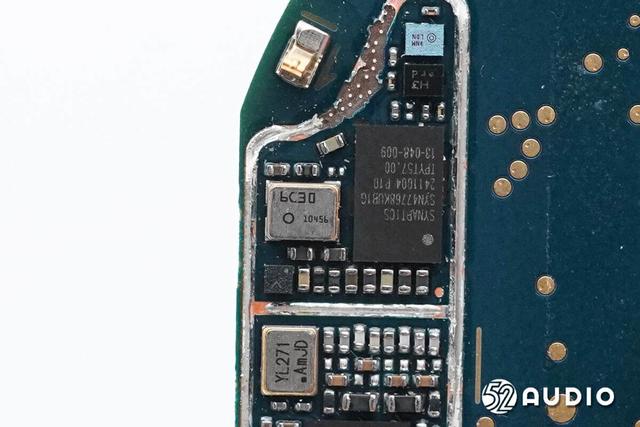

Synaptics新思SYN47768KUB1G全球导航卫星系统（GNSS）SoC 。
为全球导航卫星系统（GNSS）SoC提供时钟的晶振特写 。

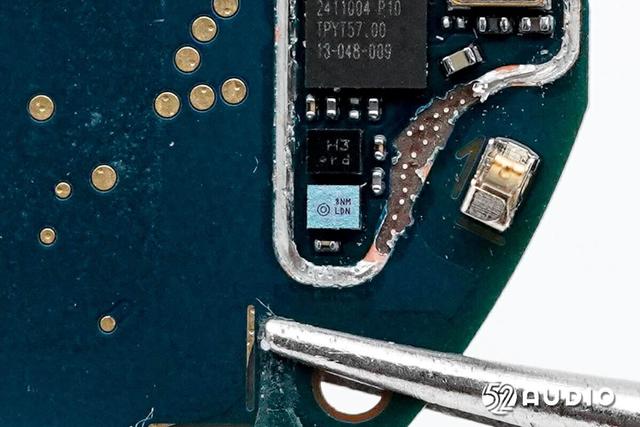

丝印H3 rd的IC 。
丝印3NN LDN的IC 。
NXP恩智浦丝印“110TB2V”的NFC芯片 。
镭雕YL271的晶振特写 。
丝印3AHC AAG2的IC 。
连接屏幕排线的BTB连接器母座特写 。
连接扬声器的金属弹片特写 。

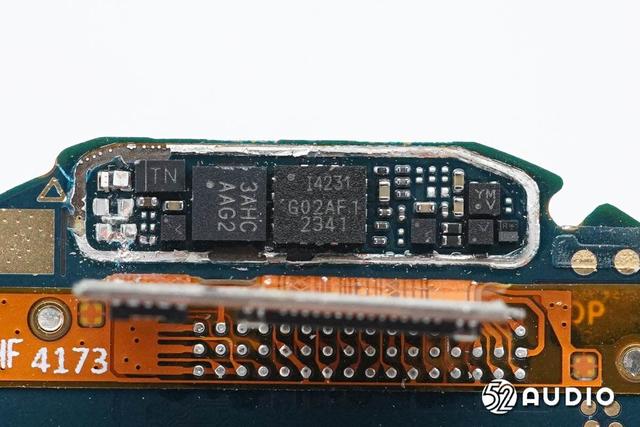

丝印I4231的TDK 6轴传感器 ， 用于采集用户运动数据 。
丝印3AHC的IC 。
取掉盖板内侧扬声器、排线及连接的元器件 。
盖板底部结构一览 ， 中间传感器模组开窗外围设置有用于检测佩戴状态的传感器 。
为手表内置电池充电的金属连接器特写 ， 两侧设置有磁铁固定 。
麦克风拾音孔内侧结构特写 ， 设置密封海绵垫、金属盖板和防水透气膜 。
手表内置扬声器正面特写 ， 边缘设置橡胶圈密封防水 。
扬声器背面特写 ， 排线露铜连接主板 。
经智研所实测 ， 扬声器长度约为13.27mm 。
扬声器宽度约为6.26mm 。
排线一侧电路一览 。
排线另外一侧电路一览 。

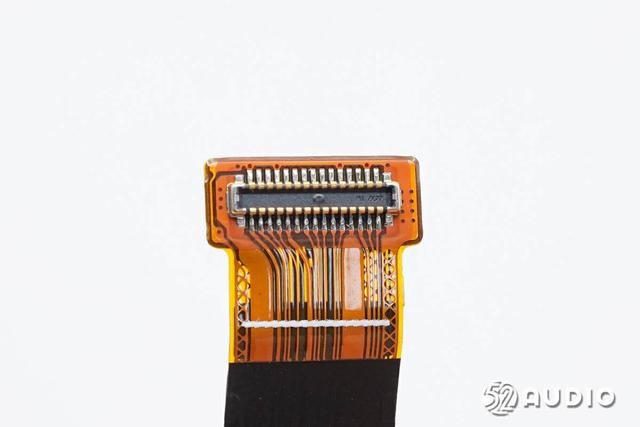

排线与主板连接的BTB连接器公座特写 。
镭雕35T的MEMS麦克风特写 ， 用于语音通话、语音助手等功能拾音 。

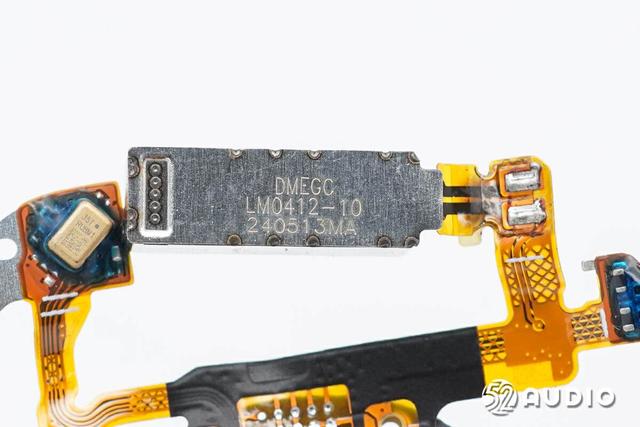

手表内置的线性振动马达特写 ， 镭雕信息“DMEGV LM0412-10” 。
手表内置气压计特写 ， 用于检测气压 。

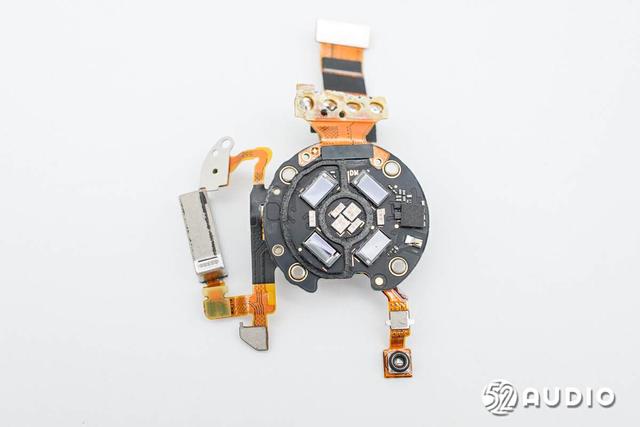

健康监测模组特写 ， 包括用于心率、血氧监测的LED照射灯和接收反射光线的感应器 。
丝印“MT6671QP”的MTK联发科传感器前端IC 。

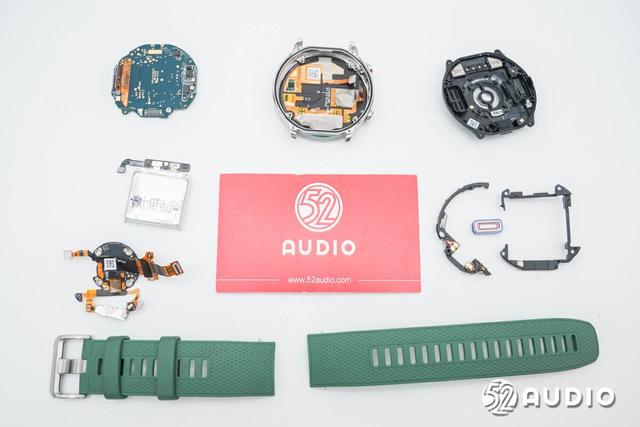

OnePlus一加手表 2 拆解全家福 。
三、智研所总结一加手表 2 外观延续了圆形表盘设计 ， 采用全新的直角边框 ， 整体观感更加的精炼 。 表盘搭载1.43英寸的OLED屏幕 ， 通过双色拼接刻度环装饰 ， 搭配类似计时码表的双按键 ， 磨砂+亮面双重工艺处理的铝合金中框 ， 呈现出色的质感和佩戴时尚感；表带采用了硅胶材质 ， 舒适亲肤 ， 针型表扣+双表带箍 ， 佩戴稳定牢靠 。
内部主要配置方面 ， 内置扬声器、MEMS麦克风、气压计、线性振动马达；搭载多通道健康监测模组 ， 配备MTK联发科传感器前端IC ， 实现心率/血氧等健康体征检测；采用505mAh锂电池为各项功能供能 ， 配备电路保护板负责过充电、过放电、过电流等保护 。
【拆解报告：OnePlus一加手表 2】主板上 ， 采用多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感 ， 搭载高通骁龙W5可穿戴平台 ， BES恒玄BES2700BP手表SoC ， Kingston金士顿EMMC04G-CT32 eMMC和32CP16-M4MTC2W ePoP存储器 ， 高通PMW5100电源管理芯片 ， 高通WTR2965 LTE收发器 ， Vanchip唯捷创芯VC7643-62射频放大器 ， Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC和SYN47768KUB1G全球导航卫星系统SoC ， 以及NXP恩智浦的NFC芯片、TDK的6轴传感器等 。
