爱普生（Epson）作为全球领先的晶体产品供应商 ， 提供了一系列可编程晶振可以与基波正常振荡器相同使用.这些产品以其高精度、高稳定性和可编程性而著称 ， 与爱普生量产的通用有源晶振型号相比 ， 爱普生可编程晶振最突出的特点是可以快速批量交付 ， 样品交付时间以小时计 ， 批量交付时间一般1~3个工作日 ， 与动辄3~4个月交期相比 ， 大大缩短 。 可编程晶振是一种高级的晶体振荡器 ， 其另一个重要特点是对特殊频率的友好性 ， 可以输出0.67MHz至170MHz范围内客户需要的任何频率 ，爱普生可编程晶振是由晶体和谐振腔两个主要部分组成 ， 当加电压时 ， 石英晶体就会产生振动 ， 并产生电信号 ， 此信号被检测并数字化后 ， 再通过PLL处理器进行解调 ， 最后输出所需的频率信号 。 以下是关于爱普生可编程晶振的详细信息：
产品型号推荐:
1.SG-8200 和 SG-8201 系列采用爱普生新型低噪声小数 N 分频 PLL 技术 ， 与上一代爱普生可编程晶体振荡器相比 ， 稳定性提高了 2 倍 ， 相位抖动降低了 1/25 。 它非常适合各种消费和工业应用 ， 这些应用需要小尺寸和/或在恶劣环境中运行 ， 工作温度范围高达+125°C 。这种可编程 SPXO 可在 1.2 MHz 至 170 MHz 范围内的任何频率下小批量使用 ， 周转时间短 ， 有助于从开发到批量生产的汽车应用 。 SG-8201CG和SG-8201CJ具有高精度低抖动的特点 ， 频率公差为±15ppm 。 而SG-8200CG / SG-8200CJ为一般用途 ， 频率精度为±50ppm 。 两者都是低抖动晶振 ， fo = 125 MHz时相位抖动典型值为1.1 ps ， 即使在高达125°C的高温环境中也能准确工作 ， 具有温度补偿功能 。 封装尺寸为2.5mmx2.0x0.74 。
2.SG-9101CA/CB/CE/CG这四个尺寸的展频晶振内部集成SS功能模块 ， 当对输出施加频率调制时 ， 基波和谐波的频谱峰值被抑制 ， 使实际输出的频率不再是出厂的标称频率 ， 而是可以由电流设计师根据当前电路设计需要做适当的上下调整 。 以找到何事频率 ， 最大化的减少电磁干扰（EMI） 。 因此展频晶振的使用是一个不断调试的过程 ， 这和通用型有源晶振有所不同 。
3.爱普生汽车可编程晶振采用内部IC ， 采用LL技术 ， 符合AEC-Q100标准 。 SG-8101CGA是较早推出的一款高精度高稳定专为汽车电子设备用途的车规可编程晶振 。 [SG-8201CJA
是新型号 ， 可以同时满足高精度和低抖动和宽温要求 ，并可以配合具有扩频功能可编程晶振 [SG-9101 CGA
提供噪声保护 。 这几种可编程晶体振荡器都可在 1.2 MHz 至 170 MHz 范围内的任何频率下小批量使用 ， 周转时间短 ， 有助于从开发到批量生产的汽车应用 。 其中2016尺寸的SG-8201CJA在105和125℃下保持15ppm/25ppm的高精度高稳定性和1.1ps低噪声水平 。 SG-9101CGA具有扩频 （SS） 功能的可编程晶振可降低EMI ， 汽车电子设备应用工程师可以自行编程任何频率和SS选项 。
4.SG-8503CA、SG-8504CA、SG-8506CA这三款7050尺寸可编程高频晶振 ， 可以在50MHz ~ 800MHz高频区间任意选择用户指定频率 ， 输出LV-PECL波形 。 三者主要区别在于接口和通道数不同 。
5.爱普生可编程晶振目前还在继续量产SG-8018CA、SG-8018CB、SG-8018CE、SG-8018CG、SG-8101CA、SG-8101CB、SG-8101CE、SG-8101CG等型号 。 为追求性价比的客户提供通用型产品 。 同时爱普生的研发人员正在不断努力 ， 更高精度 ， 更低噪声的 ， 更小尺寸 ， 更低功耗的的可编程晶振正在不断量产中 。
技术参数
频率范围：0.67 MHz ~ 170 MHz
电源电压：1.62 V ~ 3.63V
频率稳定度：±15~50ppm@ -40°C ~ +105°C
工作温度：-40°C ~ +105°C
规格尺寸：2016/2520/3225/5032/7050
应用领域
爱普生可编程晶振广泛应用于电动汽车、燃油车、工业控制、移动通讯产品、网络设备、存储设备及工业类等应用市场 。
【爱普生(EPSON) 可编程快速交付有源晶振(SPXO)】优点
快速交付：1~3个工作日国内发货
可编程性强：可以根据实际应用需要 ， 通过软件编程来任意调节其输出频率 。 工程师不再因为频频不常用而耽误研发采购时间 。
输出稳定：由于其数字控制方式 ， 可编程晶振的输出频率稳定性极高 。 同时样品和批量交付一致性很好 。
温度稳定性好：采用了先进的温度补偿技术 ， 在全工作温度范围内 ， 误差最高15ppm 。
可靠性高：结构简单 ， 可靠性高 。
可编程晶振选型对比表

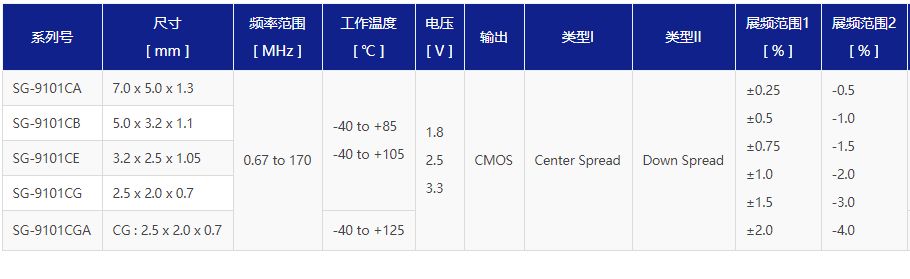

可编程展频晶振
