基于fpga的fft的算法实现，利用vivado，zynq7020，怎么实现裸机？

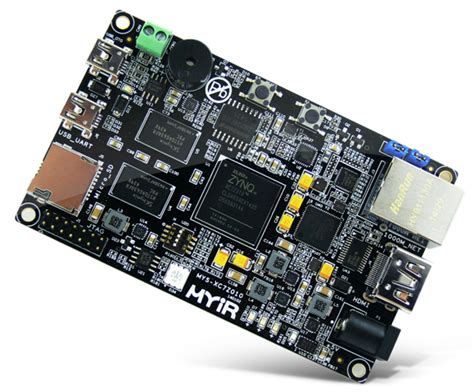

Xilinx的ZYNQ7020平台内部包括两部分，即PL和PS 。PL为FPGA逻辑部分，PS为双核ARM9。FPGA逻辑与ARM9之间的通信采用高性能的AXI4总线，PS为PL提供系统时钟，复位等基本信号 。通过ARM9系统外围挂载AXI接口的DMA来控制FPGA逻辑部分的FFT IP核的数据输入输出 。
下面详细介绍具体搭建步骤 。第一步：创建新工程，芯片型号为zynq7020：xc7z020clg484-2，创建好后，点击右侧IP Integrator，创建系统——zynq_7020_fft_system 。点击OK，跳转到系统构建区 。第二步：在系统构建区，点击Add IP，搜索zynq processing system，点击后加到区域内zynq系统添加构建后如下图所示:第三步：配置zynq系统，添加系统外设，内存，配置时钟，中断系统 。
配置系统完毕后，创建DDR3端口，时钟和复位输出，及其他IO端口 。第四步：点击Add IP，搜索DMA，添加到系统构建区 。配置DMA的参数 。第五步：添加concat ip，将DMA的输入输出中断连接concat ip的输入端口，将输出端口连接到zynq的中断端口上 。点击运行自动连接布线 。布线连接后如下图所示 。
【Zynq7020,zynq7020】第六步：添加两个AXISTREAM FIFO IP核，分别连接到DMA的输入输出端口,同时配置FIFO的存储深度，及数据位宽 。第七步：右键点击generate output products，生成我们构建的系统 。等待几分钟，生成后，系统中添加了一些文件及IP右键点击create HDL Wrapper，添加系统顶层文件 。
按默认提示点击OK即可顶层文件添加完成后如下图所示 。致此zynq的ps部分已搭建完毕第七步：点击IP Catalog 搜索FFT IP，双击FFT IP核 。进入FFT IP核配置界面，本文选择的数据类型为float型，运行时钟100Mhz，配置流水线等，点击OK，生成FFT IP 。创建FFT IP 顶层文件，实例化FFT IP，便于FFT IP的仿真，调用 。
顶层文件中添加如下代码 。第八步：在PS的系统顶层文件zynq_7020_fft_system_wrapper中，实例化FFT IP的顶层文件FFT_Top，如下所示 。第九步：创建FFT IP核的仿真文件，单独对FFT IP进行模拟仿真测试 。对于浮点数的FFT IP仿真测试，需要提供单精度浮点数格式（32位的二进制数），且提供虚部和实部 。
blk_mem_gen_real存放实部，长度为1024，blk_mem_gen_imag存放虚部，长度为1024，本文的FFT IP是之前已调试好的IP测试，直接调用即可 。仿真时序FFT IP输入数据时序FFT IP 输出数据时序第十步：测试完成后，生成bit流，不需配置管脚 。生成bit流后，可以查看系统资源利用率 。
第十一步：导出Hardware 。启动SDK 。第十二步：创建fft_test工程，按默认配置，点击next 。创建main.c 。添加DMA测试例程，同时提供FFT IP所需实部和虚部，且都为单精度浮点数 。修改check_data函数，将接收的数据存为文件，导入到matlab中进行数据比对 。经过以上步骤实现了zynq系统对FPGA逻辑部分的FFT IP核的调用 。
