一道通过开关通断改变电路连接状态的基础好题

文章图片

践行者初中物理电学典题详解第384题

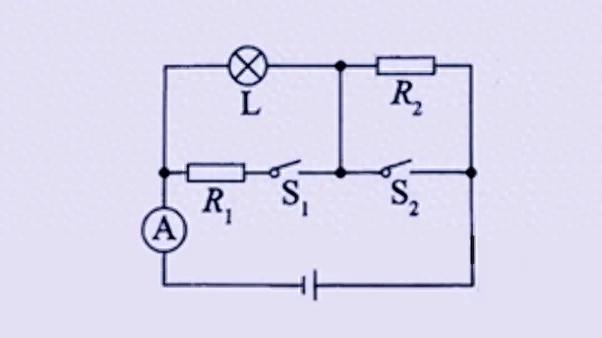

384.(6分)如图所示电路中，小灯泡L标有“6V 6W”字样， R2=14Ω ，当S1、S2都闭合时，电流表示数为1.2A ，这时小灯泡L正常发光。 (灯泡的电阻不随温度变化)求:
⑴电源电压U;
⑵电阻R1的阻值；
⑶当S1、S2都断开时，小灯泡L消耗的电功率。

解析:1当闭合S1、S2时:
1.1分析电路图可知:
①R2短路， L与R1并联，
②A测量干路电流I；

1.2由题意可知:
①小灯泡L标有“6V 6W”字样，
且正常发光，
则U=UL额=6V ，
IL=PL额/UL额=6W/6V=1A ，
②I=1.2A ，
则I1=I-IL=1.2A-1A=0.2A ，
所以R1=U/I1=6V/0.2A=30Ω；

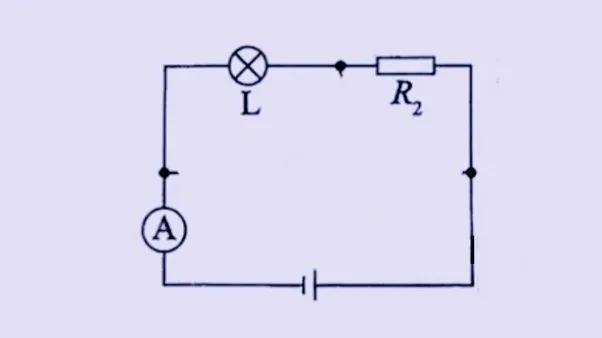

2当S1、S2断开时:
2.1分析电路图可知:
①L与R2串联，
②A测量电路中的电流I'；

2.2由题意可知:
①L的电阻不随温度变化，
则RL=(UL额)2/PL额=6Ω ，
②R2=14Ω ，
则I'=U/(RL+R2)
=6V/(6Ω+14Ω)=0.3A ，
所以PL=I'2RL=(0.3A)2×6Ω=0.54W 。
【一道通过开关通断改变电路连接状态的基础好题】践行者初中物理:喜欢的请点赞关注！
