即一个低音喇叭一个中中音喇叭一个高音喇叭。有一个TDA2005模块直接带一个4W的喇叭，怎样接线，有线路图吗？我平时遇到旧电视机，功放机等，都把里面的功放集成块扒下来，重新组装一个利用旧手机电池串并为移动电源的12V双声道小音响??做了几个后有些接线的经验，你要的TDA2005模块双声道是这样的：??正面字朝着脸面，有11只脚、它的电原理图是这样的??下图右声道10的接线模仿上面8的左声道电阻电容接线，就成了左右双声道喇叭输出，音质会更美妙、它的元件通电后与负极测量具体是这样的??1为信号第一输入（带电测1．3V）2第一信号反馈输入（带电测0．74V）3与外侧滤波电容相接（与负极7．13V）4第二信号反馈输入（与负极测为1．27V）5为信号输入（带电测量0．71V）6接电源负极（12V电瓶）7和11为自举，通过电阻及100uf、220uf，电容串联能确保集成块内部电压在11．3左右、8和10是左右声道放大输出，与负极为5．7V9为电源端、接12V电瓶正极、如电压低了声音输出不圆润。

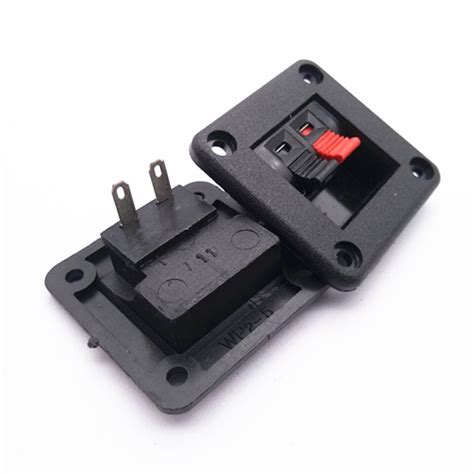

音箱背后有四个接线柱，怎么和功放连接？

四个接线柱有两种接法。一种是双线分音，一种是单线输入。通常音箱为了更完美的还原现场声音，在设计上都采用两分频或者三分频系统。即一个低音喇叭一个中中音喇叭一个高音喇叭。一低一高两个喇叭的叫两分频。高中低三个喇叭叫做三分频。而且都采用了分频器，在功放输出的音频信号中把高频和低频分开，分别传输给高低音喇叭。
这样低频信号专门推动低音喇叭，高频信号则专门驱动高音喇叭。各司其职，避免一只喇叭发音造成高音模糊，低音浑浊等现象。而有些功放支持双线分音，高音和低音分开传输。这时候用两对音箱线按照高低音指示连接起来即可。而那些不支持双线分音或者不需要分音的直接把高音低音并联即可。一般四个接线柱，两个红色，两个黑色，或者一样的颜色，两个正极，两个负极。
用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

有一个TDA2005模块直接带一个4W的喇叭，怎样接线，有线路图吗？我平时遇到旧电视机，功放机等，都把里面的功放集成块扒下来，重新组装一个利用旧手机电池串并为移动电源的12V双声道小音响??做了几个后有些接线的经验，你要的TDA2005模块双声道是这样的：??正面字朝着脸面，有11只脚、它的电原理图是这样的??下图右声道10的接线模仿上面8的左声道电阻电容接线，就成了左右双声道喇叭输出，音质会更美妙、它的元件通电后与负极测量具体是这样的??1为信号第一输入（带电测1．3V）2第一信号反馈输入（带电测0．74V）3与外侧滤波电容相接（与负极7．13V）4第二信号反馈输入（与负极测为1．27V）5为信号输入（带电测量0．71V）6接电源负极（12V电瓶）7和11为自举，通过电阻及100uf、220uf，电容串联能确保集成块内部电压在11．3左右、8和10是左右声道放大输出，与负极为5．7V9为电源端、接12V电瓶正极、如电压低了声音输出不圆润。
【单个1.5寸中音怎么接线,怎能少得了这款双音圈中音喇叭】?我这里还有个12V的集成功放接线法供你参考：只要外加四只电容，一只二极管便可以接喇叭、?我一开始学做的下图，效果很好、你实在找不到集成块，可以在老旧收音极喇叭线的前部拆两只硅管，一只锗管3AX就可以（有大的3AD大功率锗管加散热板更好）按下图自做一个台上的功放、??1K电阻过小会发热，音频低，1K处电阻偏大可用12V供电，音质好些，如5V供电1K电阻正好（手机充电器输出5V作电源，要加1000uf电容滤波，否则有嗞嗞干扰声) 。
