朋友们好,我是电子及工控技术,我来回答这个问题 。电磁阀类型是很多的,在液压控制系统中用的是液压电磁阀,在气压控制系统中用的是气压电磁阀 。这些电磁阀的作用是控制液体或气体的流向、压力的高低或者流量的大小 。电磁阀虽然很多,但是它们的结构都是相同的,都是由三大部分构成,第一部分是电磁阀的阀体,第二部分是电磁阀的阀芯,第三部分就是驱动阀芯动作的电磁铁或者弹簧,它的工作示意图如下图所示 。
对于气压阀也是对空气的压力、流量和流动方向进行控制的重要元件,因此我们可以把气压阀也分为三种类别的,第一种是控制方向的,我们叫方向控制阀,第二种是进行压力调节的,我们叫压力控制阀,第三种就是控制空气流量的,我们就叫流量控制阀 。电磁阀的判别方法不管是液压阀还是气压阀,它们的结构都有相同之处的,因此在讲到电磁阀时就经常用到“几位几通”的说法,那么拿到一个电磁阀时,我们该如何判别电磁阀是几位几通的呢?下面我们通过一个示意图给朋友们简单地说一下 。
下面是一个换向阀,我们假设阀的阀芯向右运动的时候,那么通过液压泵输出的压力就会从阀的P口经过A口进入液压缸的左腔,这时液压缸有腔室里的液体就会通过B口流回到油箱了,这样的话,就会使阀里的活塞向右边移动了 。当然如果阀芯向左移动的时候,那么液体的流向就会反向流动了,这时活塞也就会向左移动了 。我们可以把这个换向阀画成图形符号,如上图左边所示的那样,因为这个换向阀的阀芯相对于阀体有三个工作位置,我们一般用粗实线方框符号来代阀的一个工作位置,因而就有三个方框,因此我们我们把它叫为三位阀 。
又由于这个换向阀一共有P、A、B、T1、和T2共有五个油口,这样以来每个大方框中就表代表液体的通路与方框总共就有五个交点了,因此次这个换向阀又叫五通阀 。这样以来我们就可以知道这个阀总体判定为三位五通阀了 。我们可以通过上图可以看到,在阀的中间位置各个油口是互相不导通的,我们一般就用“T”这样的符号来表示,当阀芯向左移动的时候,表示换向阀左位工作,这时候P、A、B和T2是相同的了,如果阀芯向右运动时,就代表换向阀右位工作,这时候P、A、B和T1就是相同的了 。

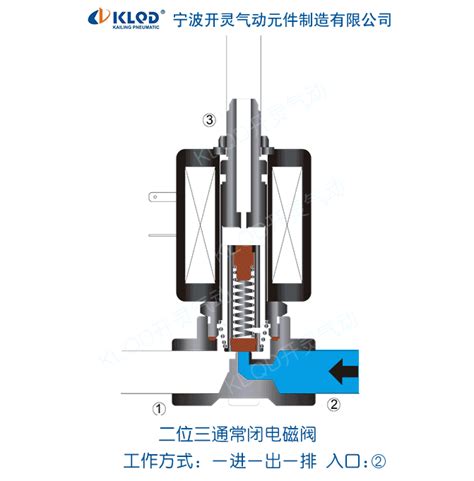

我们通过这样的一番解释,就可以判定出这个阀是三位五通换向阀了 。我们通过油路阀的剖析,那么对电磁阀的判断也是一样的,比如下图气路图中右边的一个电磁阀,我们按照油路阀的分析就可以得出,它有两个大方框,首先就可以确定它是一个两位电磁阀,再看看它有几个气路出口,通过观察发现每个方格内都有三个气路出口,因此我们就可以称为这种电磁阀叫两位三通电磁阀了 。
这样以来通过对两种阀的分析,就可以得出一个结论来了,那就是首先要观察电磁阀符号图中有几个方框,有几个方框就代表是几位阀,然后再看每个框中有几个油路或者气路的出入口,有几个就是几通阀,这样以来我们就可以很轻松的判别出下面的电磁阀是一个两位五通电磁阀了,其示意图如下所示 。对于电磁阀实物的判别主要根据两点,一是先观察电磁阀有几个气路口,就可以判定是几通阀,二是根据电磁阀体上的铭牌所标识的图形符号就可以判断出它是几位阀,这样通过以上两步就不难分辨出电磁阀的位数和通路数了,其实物图如下图所示的那样 。
