前言充电头网拿到了华硕旗下知名品牌ROG的一款130W USB-C电源适配器 ， 这款适配器由台达电子代工 ， 型号为ADP-130HB B 。 输入端采用梅花接口供电 ， 支持100-240Vac宽输入电压 ， 自带USB-C输出线 ， 长度为1.6米 。 多国和地区安规认证证明了产品品质 ， 电源线分体设计保证方便使用 。 下面充电头网就对其进行拆解 ， 看看做工如何 。
华硕130W电源适配器外观
华硕130W电源适配器电源线为线体分离设计 ， 方便用户更换以便在不同国家和地区使用 。
线缆两端分别为三脚插头和梅花插口 ， 并都做了抗弯折处理 。
插头端特写 ， 规格为10A 250V~ ， 通过了CCC认证 。
测得电源线长度约为83.5cm 。
华硕130W电源适配器采用扁平方块造型设计 ， 输出端自带USB-C线缆 。
产品机身采用PC阻燃材质塑料外壳 ， 表面磨砂抗指纹 ， 通体黑色风格简约 。

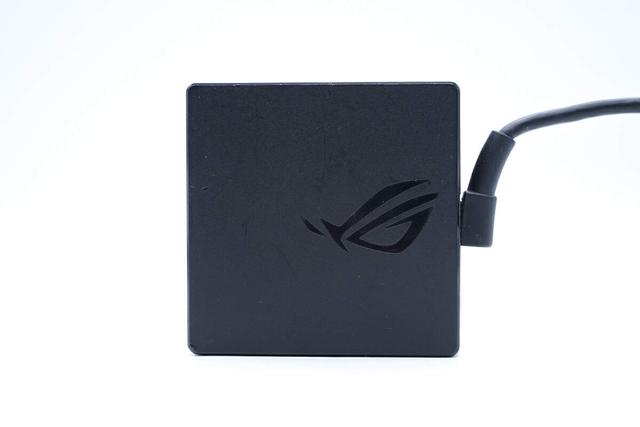

机身顶面设计有华硕旗下ROG玩家国度系列的logo ， 亮面反衬设计 。
机身底部贴有一整块防滑胶垫 ， 并印有产品规格参数信息 ， 电源适配器通过了CCC、CE、GS、EAC、UKCA、UL、NOM、NYCE等多项安规认证 ， 全球绝大多数国家和地区可以使用 。
电源适配器参数特写
型号：ADP-130HB B
输入：100-240V~50/60Hz 1.9A
输出：5V3A、9V3A、15V3A、20V6.5A 130W
制造商：台达电子工业股份有限公司
机身一侧设有输入梅花接口 ， 独立母座设计 。
输出线缆与机身连接处弯折设计 ， 方便狭小角落使用 ， 也能更好保护线材 。
线身上带有锁扣设计 ， 方便理线携带 。

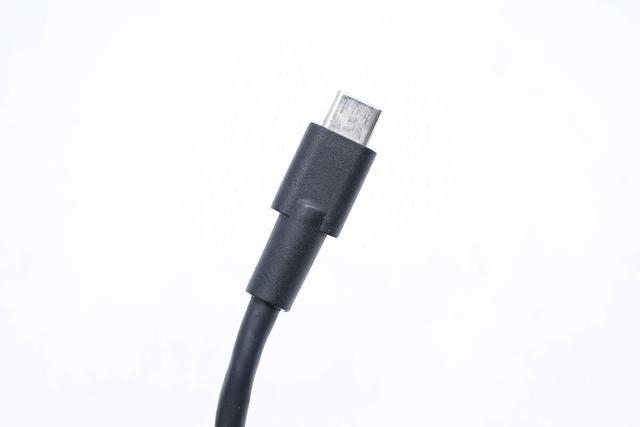

USB-C线端子外壳和网尾一体式设计 ， 表面磨砂方便插拔 。
实测电源适配器机身长度为80.12mm 。

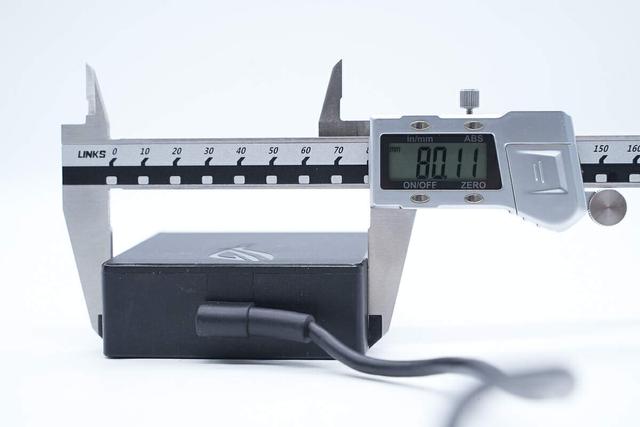

宽度为80.11mm 。
厚度为28.75mm 。
另外测得USB-C输出线长度约为160.5cm 。
电源适配器机身拿在手上的大小直观感受 。
产品重量约为389g 。
使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0、DCP充电协议 。
PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V4.75A四组固定电压档位 。
华硕130W电源适配器拆解
将机身底部外壳拆开 ， 超声波焊接封装 。
输入端母座通过导线与PCBA模块连接通电 ， 并外套胶套保护 。
将PCBA模块分离 ， 整个模块覆盖铜散热片 ， 内侧以及两端粘贴绝缘胶带 。

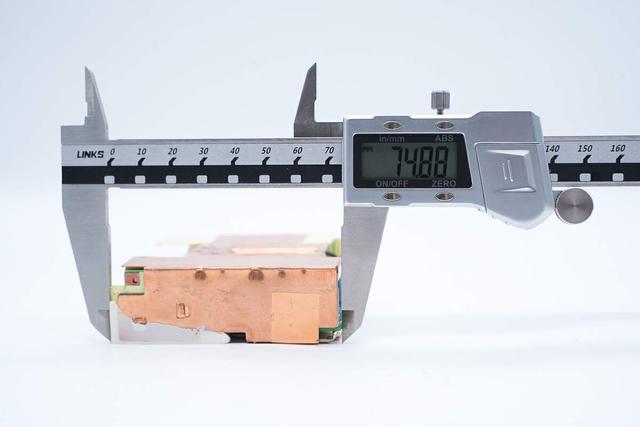

测得PCBA模块长度为74.88mm 。
宽度为74.69mm 。
厚度为25.58mm 。
将散热片拆下 ， 内侧对应变压器处还贴有导电布 。
PCBA模块正面器件打胶加固 ， 两侧配置的小散热片也为纯铜材质 ， 不计成本 。
主板背面对应核心器件区域也打胶帮助导热 。

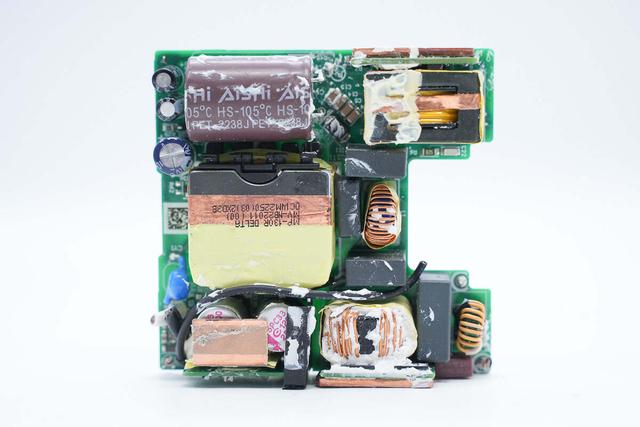

将白胶清理干净 ， 主板正面前端设有延时保险丝、共模电感、薄膜滤波电容、滤波电感以及PFC升压电感等器件 ， 左侧端横置高压滤波电解电容 ， 中心为变压器 。
主板背面设有PFC控制器、PFC整流管、初级主控芯片、HFB半桥开关管、光耦、同步整流控制器以及同步整流管 。
输入端一览 ， 左侧区域设有延时保险丝、两级共模电感以及安规X电容 ， 中间区域滤波电感包裹绝缘胶带 。
延时保险丝来自华德电子 ， 规格为5A 250V 。
共模电感特写 。
安规X2电容来自SCC实全电子 ， 规格为0.47μF 。
两级共模电感包裹绝缘胶带 。
板子一侧设计整流桥小板和输出协议小板 ， 之间设有麦拉片隔离保护 。
将整流桥小板拆下 ， 小板背面设有铜散热板 。
小板正面设有四颗整流桥 。

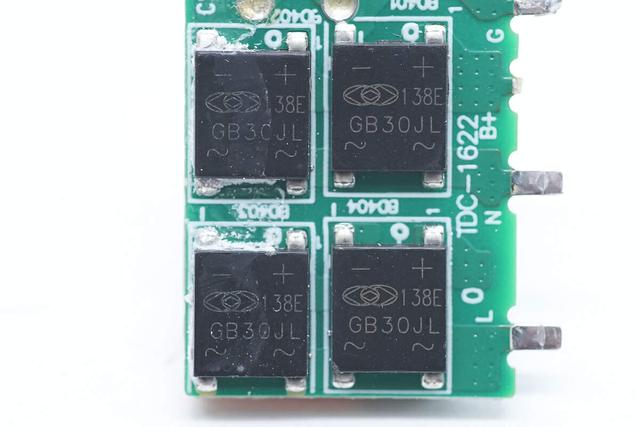

四颗整流桥特写 ， 型号均为GB30JL 。
两颗薄膜滤波电容规格为1μF 450V 。

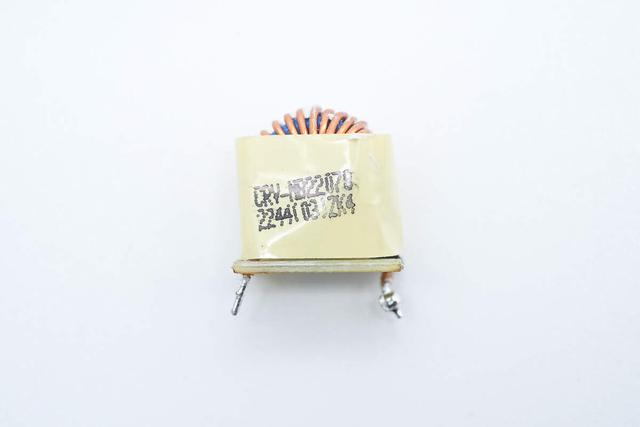

滤波电感包裹绝缘胶带 。
另一侧PFC升压电感旁设有PFC升压电路小板 ， 板子背面也是配有铜散热片 ， 右侧高压滤波电解电容横置 。
将小板拆下 ， 边缘区域还做了露铜加锡增强散热处理 。
小板正面设有一颗PFC开关管 。
PFC控制器丝印DAP047T ， 为Delta台达定制型号 。
PFC开关管来自Infineon英飞凌 ， 型号IGLD60R190D1 ， 是一颗耐压为600V的增强型氮化镓单管 ， 导阻140mΩ ， 采用PG-LSON-8-1封装 ， 支持工业 ， 电信和数据中心开关电源应用 ， 支持硬开关和软开关半桥 ， 支持图腾柱PFC和高频LLC应用 。
PFC升压电感特写 。
PFC整流管来自ST意法半导体 ， 型号STTH10LCD06S ， 是一颗超快恢复二极管 ， 规格为10A600V ， 采用DPAK封装 。
高压滤波电解电容来自AiSHi艾华 。
电容规格为450V100μF 。
输出端一览 ， 左侧设有主控芯片供电电容 ， 中间是变压器 ， 右侧设有Y电容以及输出滤波固态电容 ， 输出端小板内侧同样配有铜散热片 。
将输出端小板拆下 ， 正面设有一颗协议芯片 。
主控芯片供电电容来自红宝石 ， 规格为25V68μF 。
另一颗也是来自红宝石 ， 规格为35V33μF 。
还有一颗来自LTEC辉城 。
规格为100V22μF 。
初级控制器来自英飞凌 ， 型号为XPDS2201 ， 是一颗数字混合反激控制器 ， 内部集成600V高压启动电路和高低侧MOS驱动 。 采用峰值电流模式控制 ， 用于快速的负载响应 。 基于输出电流水平自动切换到突发模式运行 ， 支持初级侧过电压保护 ， 待机功耗＜75mW ， 可通过单引脚UART界面配置参数 ， 采用PG-DSO-14封装 ， 外围元件精简 。
HFB半桥开关管来自Silan士兰微 ， 型号SVSP11N60DD2TR ， NMOS ， 耐压600V ， 导阻300mΩ ， 采用TO-252封装 。
谐振电容规格为0.47μF 450V 。
变压器特写 。
两颗亿光EL 1013光耦 ， 用于输出电压反馈和保护 。
蓝色Y电容特写 。
同步整流控制器来自MPS ， 丝印IBUJN ， 实际型号为MP6951 ， 为MPS最新推出的一款同步整流控制器 ， 支持DCM ， CCM ， QR ， ZVS工作模式 ， 还支持ACF主动钳位反激和HFB混合反激 ， 工作频率可达1MHz ， 支持驱动氮化镓同步整流管 ， 支持高侧和低侧应用 ， 采用TSOT23-6封装 。
同步整流管来自英飞凌 ， 型号BSC040N10NS5 ， NMOS管 ， 耐压100V ， 导阻4mΩ ， 采用PG-TDSON-8封装 。
另一颗MOS管特写 ， 丝印3N1R7C 。
两颗输出滤波固态电容来自钰邦 ， 规格均为25V1200μF 。
协议IC采用伟诠WT6636F ， 这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片 ， 并通过了高通QC4+认证 。 WT6636F支持USB PD3.0和PPS ， 支持线损补偿 ， 支持多重保护功能 。 内部集成10bit ADC用于电压和电流检测 ， 内置8051内核单片机 ， 内置放电MOS管 。
全部拆解一览 ， 来张全家福 。
充电头网拆解总结
最后附上华硕130W氮化镓电源适配器的核心器件清单 ， 方便大家查阅 。
华硕130W电源适配器采用黑色配色 ， 外壳采用亮面logo和主体磨砂撞色设计 ， 自带1.6米长USB-C输出线 。 适配器采用可更换电源线设计 ， 可以根据使用场合 ， 更换不同长度的电源线 ， 方便使用 。 适配器支持100-240Vac宽电压输入 ， 支持20V6.5A输出 ， 最大130W功率满足笔记本供电需求 。
【电源也要做得让人买不起的样子，华硕ROG 130W氮化镓适配器拆解】作为华硕旗下高端品牌ROG的电源 ， 电源适配器由知名大厂台达电子代工 ， PFC控制器为台达定制型号 ， HFB半桥控制器来自英飞凌 ， PFC开关管和同步整流管来自英飞凌 ， HFB半桥开关管来自士兰微 。 PCBA模块设计多块PCB小板 ， 并全部配置的纯铜散热片 ， 器件打胶加固 。 整体用料堪称豪华 ， 做工也十分扎实可靠 。
